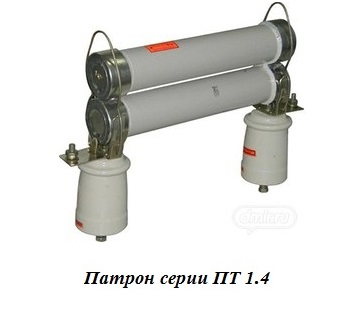

Патроны серии ПТ 1.4

На сегодняшний день практически незаменимым мероприятием является защита энергораспределительных и энерготрансформирующих устройств от коротких замыканий, перегрузок и нарушений их нормального функционирования.  Для организации данной меры применяют предохранители серии ПКТ, которые содержат такие важные компоненты их конструкции как патроны ПТ 1.1, ПТ 1.2, ПТ 1.3, ПТ 1.4. Патрон ПТ 1.4 – это одно из главных компонентов предохранителя высокого напряжения ПКТ 104, который подлежит замене в случае перегорания.

Патрон ПТ 1.4 – это надежное устройство, которое способно погасить дугу электрического тока с помощью плавкой вставки, встроенной в него и специальной мономинеральной среды, проявляющей диэлектрическое поведение. Обычно роль такой среды играет песок из кварца.

Как ограничитель ток, ПТ 1.4 имеет ряд особенностей своей конструкции. Поговорим подробнее о том, из чего он состоит.

Во-первых,  это трубка фарфоровая. Она выполнена из особого типа керамического материала, который популярен в электроприборостроении.

Во-вторых, это наполнитель трубки патрона ПТ 1.4, сделанной из фарфора. Она содержит тот самый кварцевый песок, о котором уже говорилось выше.Кварцевый песок гасит дугу за счет того, что между его песчинками имеется определенное расстояние. На этом промежутке и происходит осуществление дугогасительной функции.

В-третьих, это вставка из плавкого сплава. Она, как и песок, находится внутри трубки патрона ПТ 1.4.

В-четвертых, это колпачкииз медного сплава, содержащего два или более компонентов. Обычно их выполняют из латуни. В качестве легирующего компонента чаще всего выступает Zn– цинк, с небольшим содержанием такого метала как Sn– олова. Кроме того, латунь для колпачковпатрона ПТ 1.4 может содержать другой, легирующий металв своем сплаве, напримерFe–железо, Ni–никель, Mn–марганец,Pb– свинец.

В-пятых, это контакты патрона ПТ 1.4. Каждый контакт установлен на изоляторе опорного типа. Сами изоляторы в свою очередь крепятся на плиту из стального сплава.

В-шестых, замки на контакторах, которые удерживают патрон ПТ 1.4, чтобы тот не выпадал. Выпадение может произойти из-за динамических усилий электричества при течении тока.

Если говорить о принципе действия патрона ПТ 1.4, то он аналогичен, как и у патронов ПТ 1.1, ПТ 1.2, ПТ 1.3.

Среди всех патронов серии ПТ, патроны ПТ 1.4. выделяются тем, что имеют самые высокие показатели силы тока Iв своем техническом паспорте: от 160 А до 315 А в зависимости от модели.

Мы предлагаем следующий ассортимент патронов категории ПТ 1.4:

ПТ 1.4-6-160-31,5УХЛ3

ПТ 1.4-6-200-31,5УХЛ3

ПТ 1.4-6-315-20УХЛ3

ПТ 1.4-6-160-31,5УХЛ3

ПТ 1.4-6-200-31,5УХЛ3

ПТ 1.4-6-315-20УХЛ3

Стоимость 1 шт. с индикатором срабатывания: 1655,00 руб. без НДС

Стоимость 1 шт. без индикатора срабатывания: 1619,00 руб. без НДС
