Плавкие вставки к предохранителям ПН-2 и плавкие элементы для их ремонта

Плавкие вставки к предохранителям ПН-2 с медными ножами / с биметаллическими ножами

Наименование

Ток ном. (А)

ПН-2-100 /31,5

31,5

ПН-2-100 /40

40

ПН-2-100 /50

50

ПН-2-100 /63

63

ПН-2-100 /80

80

ПН-2-100 /100

100

Контакт основания под ПН2-100 -медь/биметалл

-

ПН-2-250 /80

80

ПН-2-250 /100

100

ПН-2-250 /125

125

ПН-2-250 /160

160

ПН-2-250 /200

200

ПН-2-250 /250

250

Контакт основания под ПН2-250 - медь/биметалл

-

ПН-2-400 /200

200

ПН-2-400 /250

250

ПН-2-400 /315

315

ПН-2-400 /355

355

ПН-2-400 /400

400

Контакт основания под ПН2-400 - медь

-

ПН-2-630 /315

315

ПН-2-630 /400

400

ПН-2-630 /500

500

ПН-2-630 /630

630

Контакт основания под ПН2-630 - медь

-

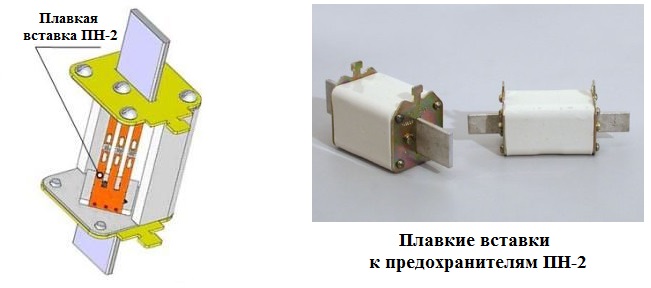

Плавкие вставки ПН-2 – это элемент патронов серии ПН, которые в свою очередь представляют собой заменяемый прибор предохранителя ПКН.

Предохранители ПКН являются приборами, включенными последовательным методом в электрическую цепь, как и потребляющий электроэнергию прибор. Плавкая вставка ПН-2 подвергается разрушению когда через нее проходит электроток, превышающий номинальные его значения, на которое рассчитывается устройство ПКН.

Как правило, плавкие вставки ПН-2 изготавливают с суженными сечениями, чтобы эффективно происходил. Она разделяется на веточки, которых обычно 3 и которые идут параллельно. Саму деталь изготавливают из меди. Для этого на производстве используют ленту толщиной не более 0,2 мм. Перечисленные меры технологии изготовления плавкой вставки ПН-2 благоприятствуют облегчению подбора оптимального сечения вставки в зависимости от значения номинального тока.

За счет того, что суженные места во вставке при последовательном соединении замедляют возрастание силы тока из-за роста напряжения на этапе разрушения плавкой вставки ПН-2.

Когда происходит короткое замыкание, плавкая вставка ПН-2 расплавляется. Если рождается дуга с силой тока выше 0,1 кА, ее уничтожает специальная среда, находящаяся в патроне, как и сама вставка. В данном случае деионизирующей служит песок из кварцевого минерала. После того, как предохранитель пришел в действие, плавкая вставка и ее диск подлежат замене. Сам патрон ПН нужно заполнить деионизирующей средой.
