Главная > Контакторы > Упор осевой 2ТЭ10Л.30.56.039

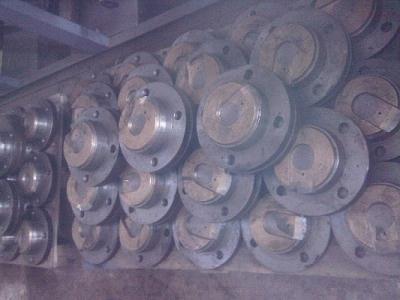

Упор осевой 2ТЭ10Л.30.56.039

Упор осевой 2ТЭ10Л.30.56.039 – это деталь букс тепловоза2ТЭ10Л. Буксой является узел тепловоза, находящийся в составе ходовых частей. В состав буксы в общей сложности входят следующие элементы:

1) корпус;

2) крышка;

3) подшипники;

4) упоры

5) уплотняющие устройства.

Упор осевой 2ТЭ10Л.30.56.039 выполняет важную роль в конструкции буксы. Он воспринимает боковое усилие. Это усилие направляется к корпусу букс, его также воспринимает гребень колес через рельсы. Эти процессы заставляют буксу поворачиваться.

Буксы, находящиеся на средних осях имеют упоры. Они закрепляются жестко к крышке буксы.

Если говорить о конструкции буксы тепловоза 2ТЭ10Л, то кроме основных вышеперечисленных элементов она имеет диафрагму, вваренную в передней крышке. Она имеет отбуртовку. Диафрагма служит для разделения полостей подшипников с полостью упора осевого 2ТЭ10Л.30.56.039. Она препятствует также смешиваться смазке. Осевой упор имеет фитиль, который заполнен масляной ванной. Как правило, ее заполняет дизельное масло. Фитиль монтируется к пружине пластинчатого типа.
